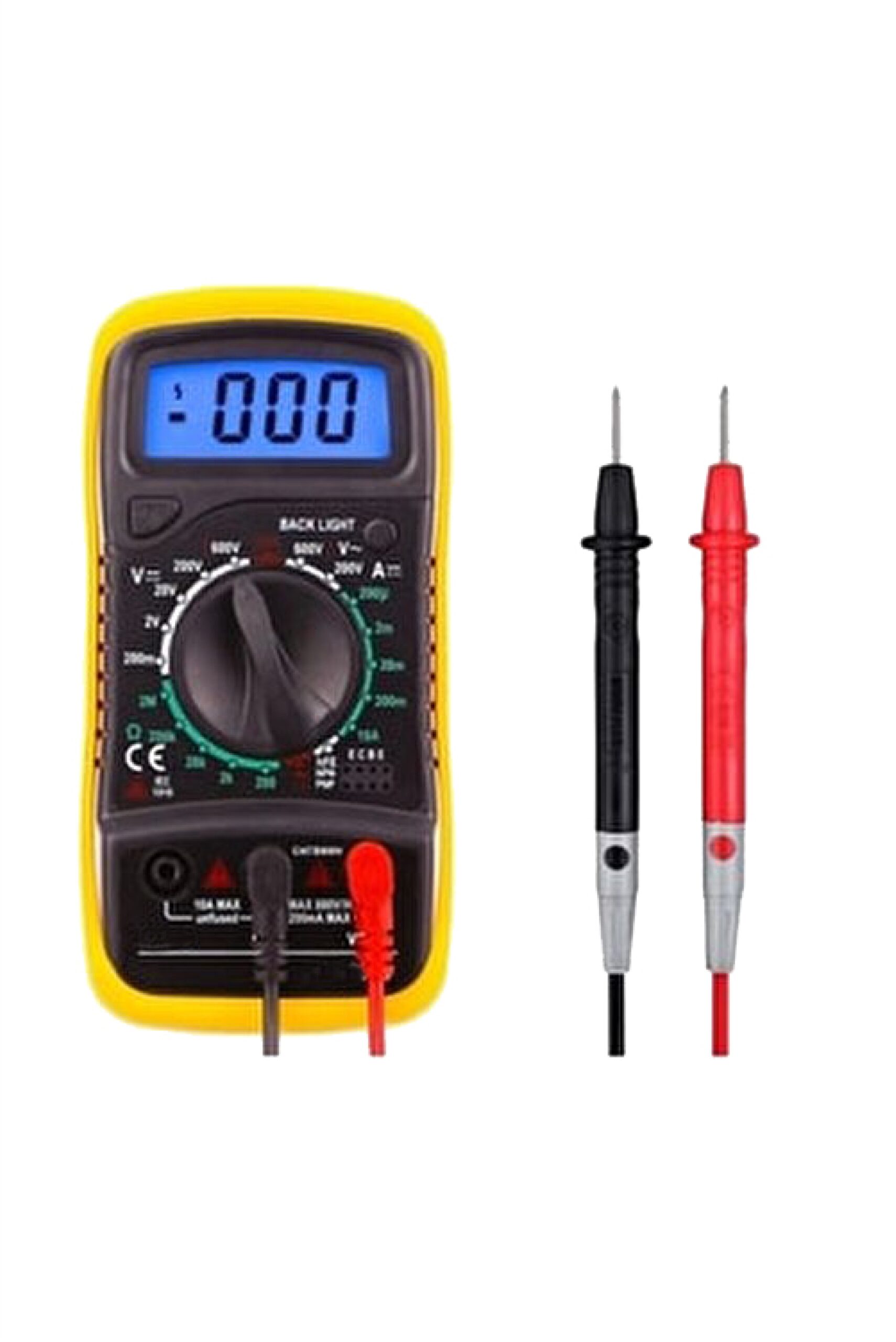

Ölçü Aleti
Voltmetre
Elektrik devresinin potansiyel farkını ölçen aygıttır. Gerilimi ölçülecek alıcıya paralel bağlanırlar. Bu bağlantı ile üzerinden bir akım geçer, akımın küçük okunabilmesi için direnç değerinin yüksek olması gerekmektedir. Ampermetrelerde bu durum tam tersi olduğu için bobinlerin, ince kesitli iletkenden çok sipirli olarak sarılması gerekmektedir. Ölçülen değer U harfi ile simgelenir. Birimi Volt (V)’ tur. DA ve AA olmak üzere 2 çeşittir. İkisini birden ölçen voltmetreler de vardır. Devreye yanlışlıkla seri bağlanması halinde devreye bir zarar gelmez. Ancak seri bağlama ile devrede büyük bir direnç meydana gelir ve devrenin çalışmadığı gözlemlenir. TS 5590 EN 60055-2 ye uygun üretim yapılan XKoren Electric voltmetreleri, 1. Sınıf klasmanında doğruluk sağlamaktadır.
■ Ölçme sahası : 250-300-500V
■ Çalışma frekansı : 45 – 65 Hz
■ Sarfiyat : 3 VA (max)
■ İzolasyon deney gerilimi : 2000V
Ampermetre
Elektrik devresinin iletkeninden geçen akımın akım şiddetini ölçmek üzere kullanılırlar. Alıcıya seri bağlanırlar ve ampermetre içerisinden geçen akım ölçülür. Ölçülen değer I ile gösterilir, birimi Amper (A)’ dir. Ampermetre iç direnci küçük olmalıdır. Çünkü, iç direncin büyük olması üzerinden geçecek iletken akımının geçişini zorlaştıracaktır. Bu amaç doğrultusunda XKoren Electric ampermetreleri iç direnci düşük tutmak amacı ile bobini, kalın kesitli iletkenden az sipirli olarak sarılmaktadır. Hem dc hem ac akım ölçümü yapılabilmektedir.
■ Çalışma frekansı : 45-65 Hz
■ Sarfiyat : 1 VA (max)
■ İzolasyon deney gerilimi : 2000V
■ Ölçme sahası : 10A’den 100A’e kadar (Direkt)
30/5A’den 4000/5A’e kadar (A. trans)
Frekansmetre
Frekans ölçen cihazlara frekansmetre denir. 1 saniyede gerçekleşen cycle (döngü) sayısını gösterir. Birimi Cycle/Sn veya Hertz (Hz)’ dir. Frekans ölçülecek devreye paralel bağlanmaktadır. XKoren frekansmetreleri, faz-nötr arasına veya faz-faz arasına bağlanacak şekilde tasarlanırlar.
■ AC (r.m.s.) ölme dalga biçiminde
■ Ölçme sahası 45-65 Hz
■ Hata sınıfı : 1,5
■ Döner bobinli
■ 2000V izolasyon deney gerilimi
■ Skala düşey konumda kullanım
