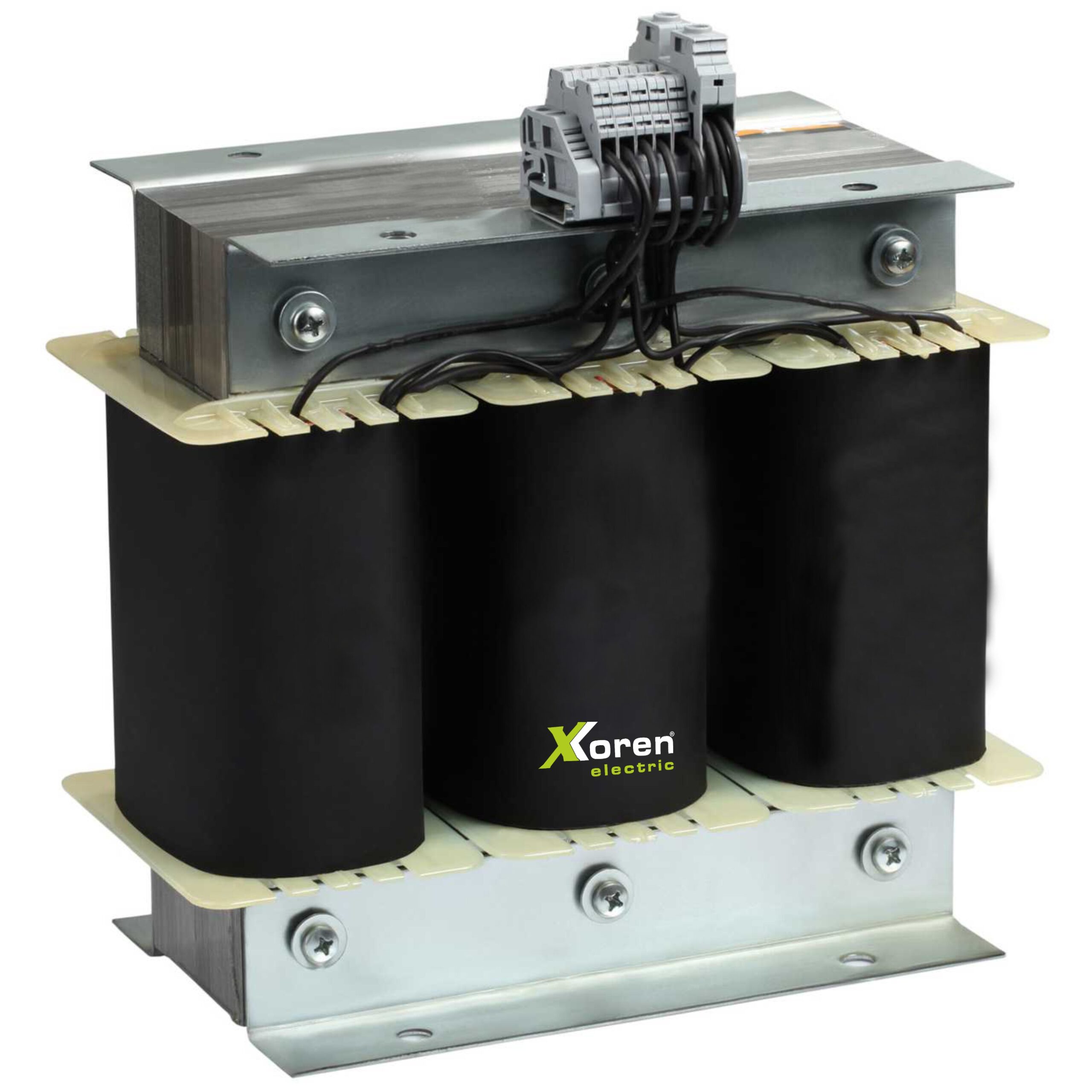

Şönt Reaktör

Son dönemlerde şebekelerden çekilen enerjinin karakteristiği değişmeye başlamıştır. Kısa zaman önce şebekeden endüktif karakteristiğe sahip reaktif güç daha fazla çekilmekteydi. Fakat güç elektroniği aygıtlarının ve elektronik komponentlerinin tesislerde kullanılmaya başlanmasıyla şebekeden çekilen yükün özelliği de farklılaşmaya başlamıştır. Bu durumda şebekeden endüktif yük çeken reaktörlerinde kompanzasyon tesislerinde kullanılma mecburiyeti görülmüştür. Bu reaktörlerin diğer bir kullanım amacı da uzun iletim hatlarının kondansatör etkisini yok etme isteğidir. Harmonik filtreler ve reaktörlerde, demir ve bakır kayıpları olacağı için pano içerisinde doğru bir havalandırma ile oluşan çıkarılması büyük önem taşır.

■ Reaktör gücüne göre çıkışta klemens ya da bara bağlantısı

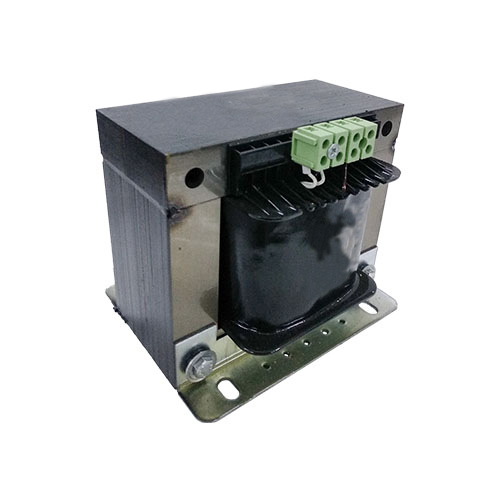

■ Üç veya bir fazlı üretim
■ Demir nüveli, hava aralıklı tasarım
■ Termo kontakla ısı koruması
■ Bakır ya da alüminyum sargı
■ Koruma derecesi IP00
■ F kategorisinde izolasyon
■ 50 Hz
■ Un: 230V – 400v AC
■ Güç: Monofaze 0,1 – 50 kVAr
Trifaze 0,5 – 50 kVAr
